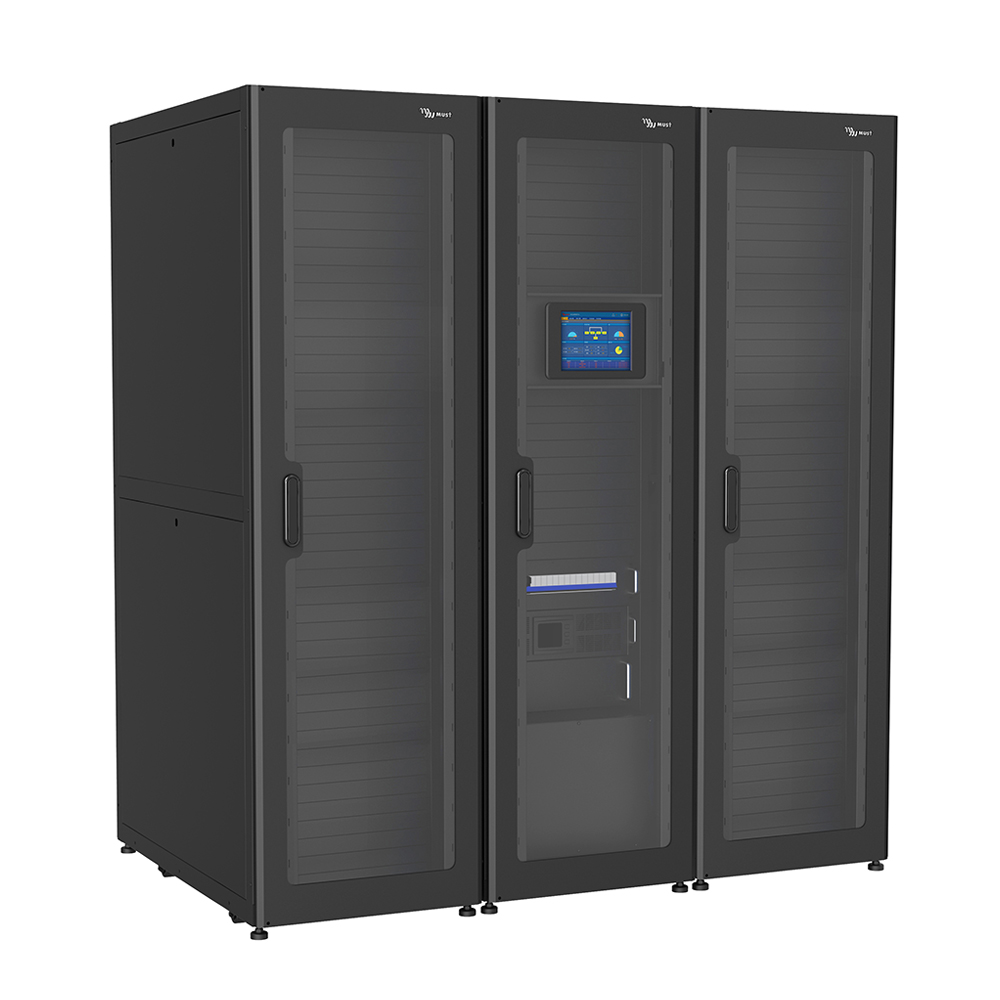

銀河II號一體化機柜微模塊數據機房


銀河II號一體化機柜微模塊數據機房
產品簡介:

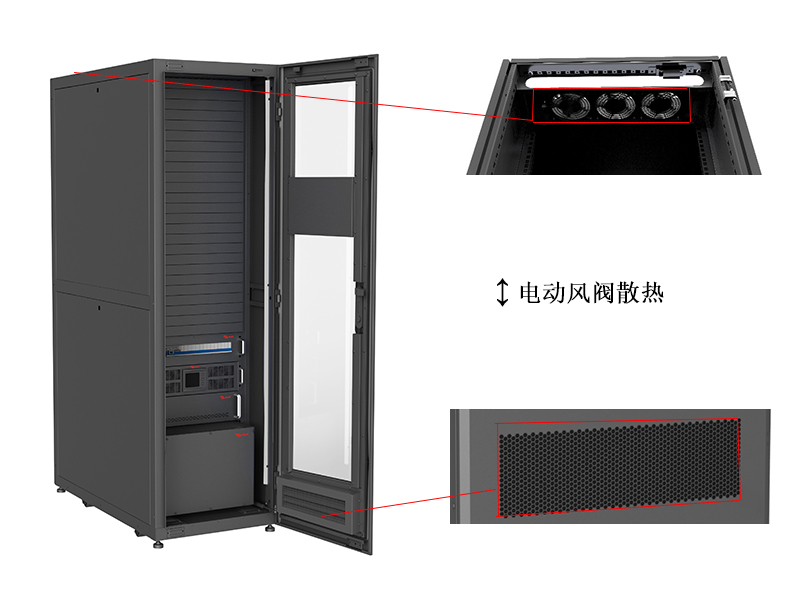

應急系統

YHB-01
銀行I號主要采用自動彈開門應急散熱,當柜內溫度達到設定值時,前后門會自動彈開,并且該系統可以共用機房的消防系統,當煙霧告警時,機柜前后門自動打開,該系統會與機房消防系統聯動,讓消防氣體進入機柜內滅火。

應用場景

美世樂銀河系列微型模塊化數據中心適合應用在各行各業邊緣計算接入層,數據中心面積小于200m2的場景。主要用應用于政府、教育、電信、醫療、交通、能源、金融、媒資、中小型企業和大型企業分支機構等。

例如銀行、證券、保險、電信等營業網點數據中心;微型、中小型企業自用數據中心;企業和政府辦公室、派出所等分支機構數據中心;學校、醫療行業分支數據中心;智能建筑內的數據中心;公路、軌道交通沿線網點數據中心;小型變電站、小型發電廠內的數據中心等場景;平安城市、雪亮工程各接入點數據中心。

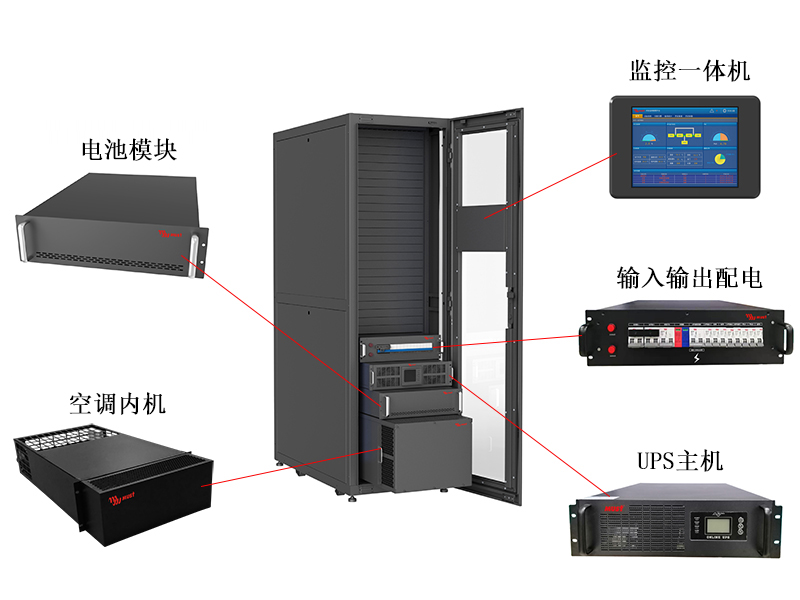

系統架構與組成

YH-01

UPS系統 配電系統 制冷系統 監控系統 機柜系統
機架安裝 機架配電模塊 變頻空調 10.4寸監控屏 19英寸標準機柜
3kVA PDU 機架安裝 自帶拍照功能 封閉通道
6kVA 輕載除濕 溫溫度、煙感 玻璃門
10kVA 應急散熱 門磁開關 250mm單排冷通道
20kVA 水浸
30kVA UPS、空調、配電
短信告警

客戶價值

簡單

  • 制冷、配電、動環、機柜一體化集成設計;
  • 標準化方案,去工程設計;
  • 工廠全預制,現場只需進行簡單的并柜處理,最快實現當天業務上線;
  • 無需專業機房,場地環境要求低;
  • 單柜占地僅需0.72m2,頂部可集成走線槽功能,無需另做橋架。

可靠

  • 關鍵部件可按需采用N、N+1或2N設計,滿足客戶高可靠性要求;
  • 應急散熱無單點故障設計,當模組內溫度超過設定值時自動彈開前后門或啟動應急風扇,以自然通風形式散熱;
  • 攝像頭自動抓拍功能,確保設備運行安全;
  • 全封閉運行,防塵降噪,環境依賴性小;
  • 可選配機架式滅火系統,更有效保障設備安全。

智慧

  • 10英寸大屏顯示,界面友好,輕松實現本地管理各功能模塊;
  • B/S或C/S架構,支持WEB界面瀏覽實時及歷史信息,攝像頭自動抓拍功能,確保設備運行安全;
  • 全方位告警信息界面呈現,可支持短信發送,設備異常情況隨時掌握;
  • 精準能效管理,PUE實時顯示,用電情況清晰明了;
  • 多網點時,可選配統一監控,遠程訪問,集中運維管理;
  • 遠程云運維管理平臺,可提供7×24小時全方位服務。

高效

  • 封閉冷熱通道隔離計,避免氣體混流,大幅度提高回風溫度,提升制冷效率,降低PUE;
  • 機架式空調,模組內部制冷,避免無效制冷;
  • 近端制冷,減少送風損耗;
  • 機架式空調采用直流變頻壓縮機和無極調速EC風機,部分負載時高效運行,同時可以防止凝露產生;
  • 可選高頻機架式UPS或機架式模塊化UPS,高效運行。

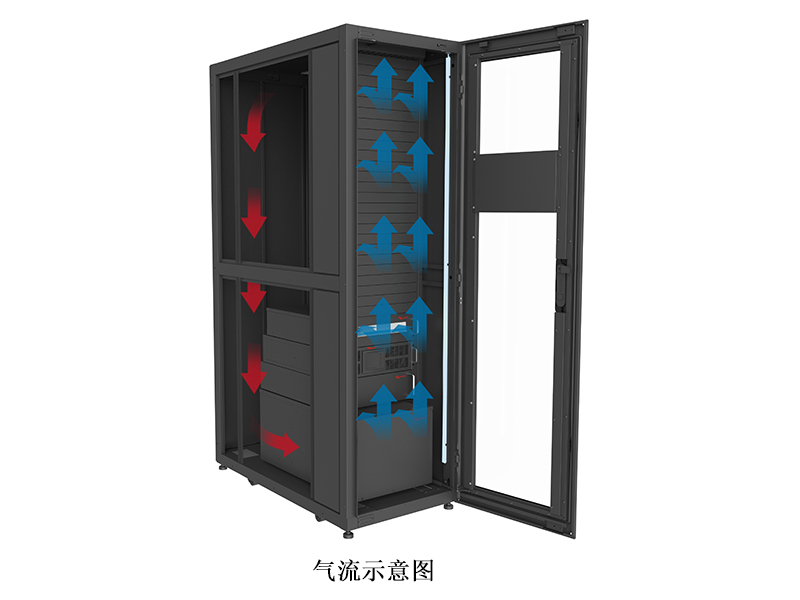

機柜系統

YH-02

  • IP5X全密閉機柜
    標準19英寸機柜,全面屏玻璃門,內部冷熱通道隔離,承重≥1800Kg。
  • 內部可用空間達31U
    通過合理設計,最大限度降低空調、電池包和監控主機體積,為IT設備提供更大U位空間。
  • 10.4英寸監控一體機
    監控主機不占U位,大屏幕全觸控工業屏,客戶體驗極佳,告警狀態指示燈直觀顯示運行狀態。
  • 滿載噪音≤55dB
    通過最先進的多重降噪技術,整機滿載運行噪音≤55分貝。

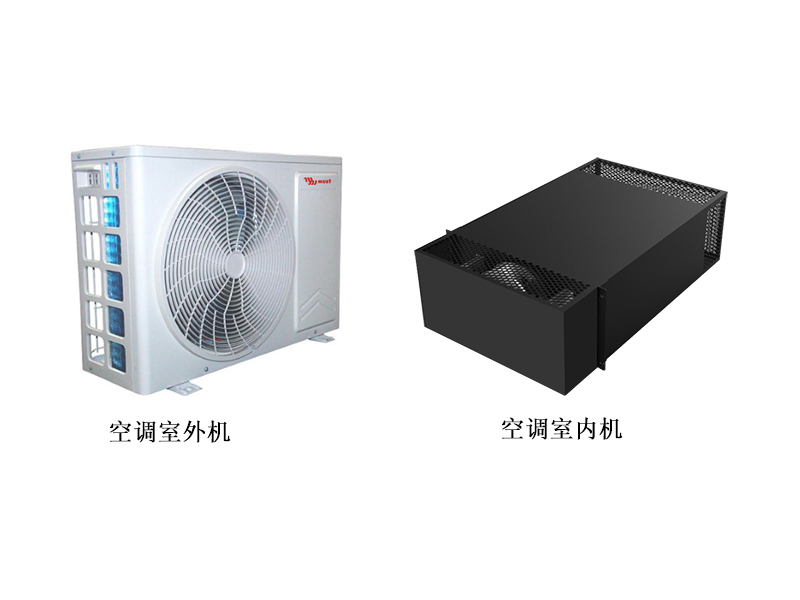

空調系統

YH-03 (1)

  • 機柜級機房空調
    模塊化設計;緊靠熱源設計,形成密閉熱通道;采用知名品牌部件穩定可靠。
  • 現代數據中心的選擇
    緊靠熱源制冷,降低能源損耗 。
  • 模塊化設計,投資省
    模塊化設計,可隨數據中心業務發展擴容;獨特氣流組織,自然實現冷熱通道遏制效果,無需封閉冷,熱通道和高架地板。

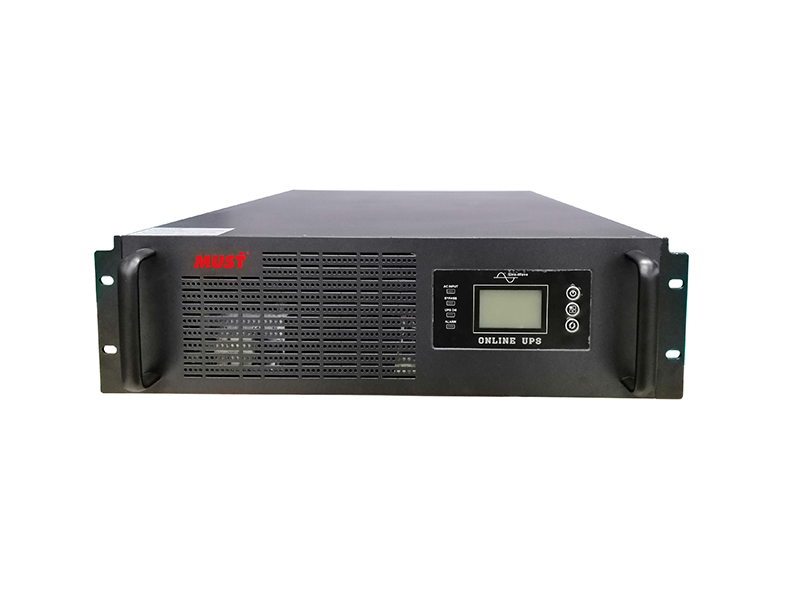

機架式UPS
YH-04

  • 3-30KVA容量可選
    根據客戶需求配置UPS容量。
  • 機架式安裝
    方便快捷,不占據機房面積。
  • 備電時間按需調整

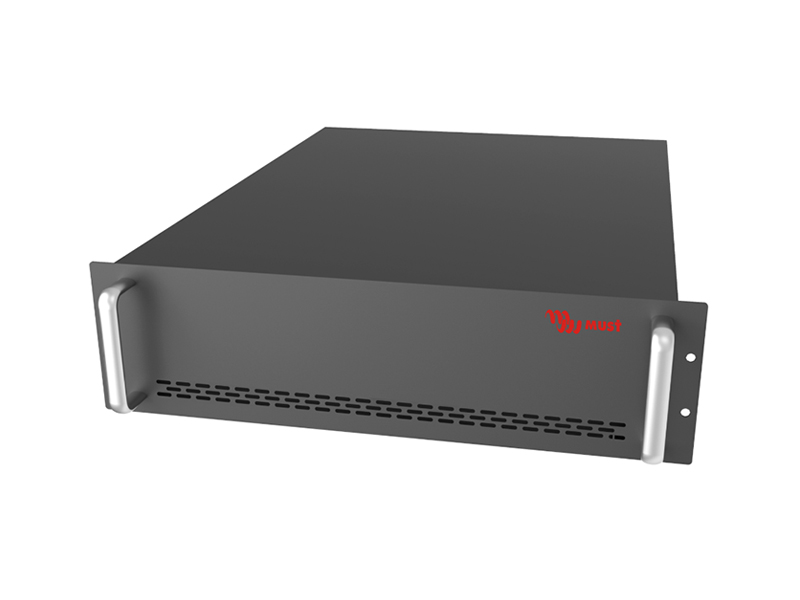

機架式電池箱

YH-05

  • 無維護鉛酸電池可選
    單節電池DC12V,2U高機箱可放8節電池,3U高機箱可放16節電池。
  • 機架式安裝
    方便快捷,不占據機房面積。

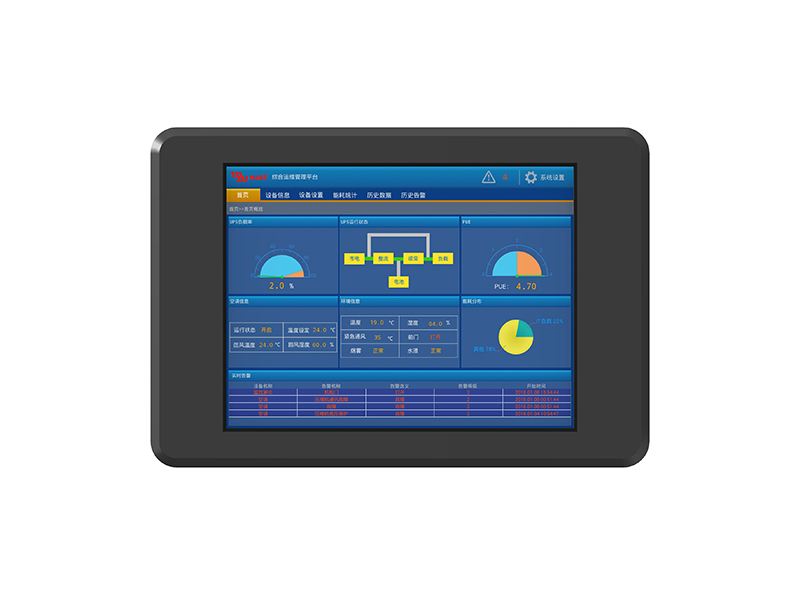

監控系統

YH-06

  • 良好人機界面
    10.4寸工業屏,具備良好人機交互界面及觸控性能。
  • 監控全面
    標準監控接口,實時監控配電、UPS、空調、溫濕度、煙感等信息,保障穩定運行。
  • 能耗管理
    精準能效管理,PUE實時顯示,用電情況清晰明了。
  • 多終端訪問
    多終端支持,可通過WEB瀏覽器防問;經過安全認證訪問系統。

產品參數

整體方案
電源制式 220V/380V,50/60Hz,L+N+PE/3Ph+N+PE
系統防護等級 IP5X
工作溫度 -20℃~45℃(低溫型支持-40℃~45℃)
單模塊機柜數量 1-12(具體按客戶配置)
IT機柜數量 1~9(具體按客戶配置)
支持IT負載最大功耗 27kW(具體按客戶配置
單柜功率密度 1-10kW
安裝方式 水泥地面、架空地板
IT機柜承重 2200kg
尺寸(高×寬×深mm) 單柜2000×600×1200(機架式空調)
制冷系統
供電方式 220Vac,50Hz,1Ph+N+PE
溫控系統制冷量 4.2kW/8.1kW(機架式空調)
溫控外機運行溫度 -40℃~+45℃
溫控系統典型配置 N,N+1
制冷方式 風冷
溫控系統安裝方式 機架式安裝
風量(單臺) 800m3/h、1500m3/h
送風方式 前送風,后回風(機架式空調)
供配電系統
防雷等級 CLASSII/C級,In 20kA,Imax 40kA,8/20us
電源輸入 單、雙路可選
機架式UPS 3kVA、6kVA、10kVA、20kVA、30kVA
機架式模塊化UPS 20kVA、30kVA
UPS配置方式 N、N+1、2N
UPS輸入電壓范圍 3kVA:110~288Vac
6kVA、10kVA:120~275Vac
20kVA、30kVA:208~478Vac
UPS輸出功率因數 0.9
電池備電時間 0~60min(客戶自定)
電池布置方式 機架式安裝、置于托盤上、電池架(柜)安裝
PDU 單路或雙路
監控系統
監控主機 標配嵌入式監控軟件,主機與顯示屏集成于一體,節約U位空間
功能模塊 報表管理、拍照監控、報警管理、集中管理
訪問方式 本地訪問、遠程Web訪問
本地顯示 10.4英寸高清顯示屏
報警方式 本地報警、短信報警(選配)

典型配置

類型 玻璃門密閉通道型
產品名稱 單柜3kVA 單柜6kVA 2聯柜6kVA 2聯柜10kVA 3聯柜10kVA
柜體數量 1 1 2 2 3
可用空間 30U 28U 70U 65U 107U
UPS 3kVA 6kVA 6kVA 10kVA 10kVA
空調 4.2kW 4.2kW 4.2kW 2*4.2kW 2*4.2kW
PDU 16位國標10A 16位國標10A 2*16位國標10A 2*16位國標10A 3*16位國標10A
電池 12V 9AH電池包 12V 9AH電池包 12V 9AH電池包 12V 9AH電池包 12V 9AH電池包
備電10min 備電10min 備電10min 備電5min 備電5min
尺寸(寬*深*高)mm 600*1200*2000 600*1200*2000 1200*1200*2000 1200*1200*2000 1800*1200*2000
監控系統 標配:觸摸屏、溫濕度、煙感、漏水、門磁、UPS管理、空調管理、電量監測、可視狀態雙色氛圍燈、照明系統
應急方式 銀河I號:自動彈開門;銀河II號:應急通風散熱模塊;銀河II號:應急風扇+自動彈開門
